Opis
Stacja meteorologiczna do zastosowań profesjonalnych. Często wykorzystywana w rolnictwie, przemyśle, budownictwie, szkolnictwie.
Stacja meteorologiczna składa się z zestawu czujników (Integrated Sensor Suite – ISS) oraz konsoli odbierającej dane.
W zintegrowanej obudowie ISS znajdują się czujniki do pomiaru:
- temperatury powietrza,
- wilgotności względnej powietrza,
- siły wiatru (prędkości wiatru),
- kierunku wiatru
- opadów deszczu.
ISS można doposażyć w czujniki promieniowania UV 6490 oraz promieniowania słonecznego 6450.
Konsola wyświetlająca dane meteorologiczne zawiera w sobie czujniki:
- ciśnienia atmosferycznego,
- temperatury powietrza,
- wilgotności względnej powietrza.
Konsola ze stacją (ISS) komunikuje się przewodowo. Ten typ stacji meteorologicznej stosuje się w przypadku kiedy istnieją duże zakłócenia na częstotliwości 868 MHz (urządzenia przemysłowe korzystają z tej częstotliwości, np. transmitery, zdalne sterowanie, piloty do bram, itp.) W zestawie dołączony jest przewód do połączenia pomiędzy stacją a konsolą o długości 30 metrów. Przewód ten można przedłużać nawet do 300 metrów. Przewód połączeniowy służy do transmisji danych oraz do zasilania stacji meteorologicznej. Jest to 4 żyłowy płaski przewód (jak telefoniczny) zakończony złączkami RJ12 z obydwu stron.
Konsolę można podłączyć do komputera PC za pomocą rejestratorów danych (dagtaloggerów):
Do dataloggerów standardowo dołączane jest oprogramowanie producenta – Weatherlink.

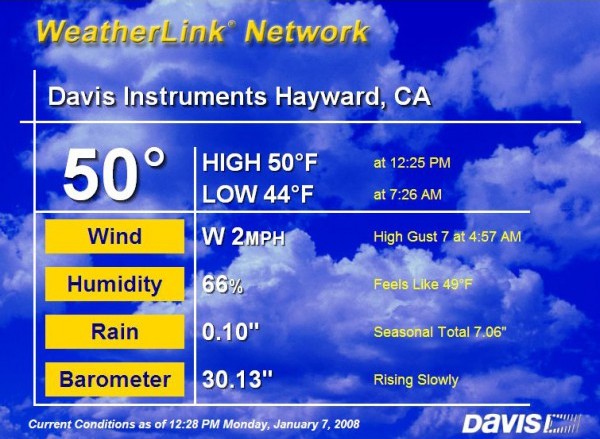

Podłączenie do komputera PC z wykorzystaniem programu Weatherlink umożliwia rejestrację danych, archiwizację danych bez żadnych ograniczeń czasowych, wizualizację graficzną, wizualizację numeryczną oraz eksport danych do arkuszy kalkulacyjnych jak również eksport danych na wskazany serwer FTP (w celu zamieszczenia aktualnych danych na stronach www).
Rejestrator danych Weatherlink IP 6555 jest urządzeniem o największej funkcjonalności. Oprócz podstawowej komunikacji z oprogramowaniem Weatherlink instalowanym na komputerze PC lub Mac, rejestrator ten można zarejestrować na stronie producenta www.weatherlink.com , na której można podglądać dane chwilowe i historyczne. Oprócz komunikacji ze stroną www.weatherlink.com rejestrator umożliwia komunikację z naszym autorskim serwisem www.portalmeteo.pl , który służy do obsługi danych meteorologicznych.
Dane techniczne stacji meteorologicznej (ISS)
Temperatura pracy: -40° to +150°F (-40° to +65°C)
Temperatura przechowywania: -40° to +158°F (-40° to +70°C)
Pobór prądu: 5 mA (średni) przy 4 do 6 VDC
Złącza czujników: RJ-11
Rodzaj przewodów: 4 żyłowy, płaski, 16 AWG
Długość przewodu wiatromierza: 12 m (max. 165m)
Czujnik prędkości wiatru: kubeczki z czujnikiem magnetycznym
Czujnik kierunku wiatru: łopatka z czyjnikiem magnetycznym
Deszczomierz: wahadło łyżkowe, 0,01” na wahnięcie (wersja US), 0,2 mm na whanięcie (wersja EU metryczna).
Powierzchnia deszczomierza: 33,2 cali2, 214 cm2
Czujnik temperatury: PN Junction Silicon Diode
Czujnik wilgotności względnej powietrza: Film capacitor element
Materiał: UV-odporny plastik ABS i ASA
Wymiary: 279 mm x 238 mm x 355 mm
Waga: 2.6 kg
Dane techniczne konsoli
Temperatura pracy: +32° to +140°F (0° to +60°C)
Temperatura przechowywania: +14° to +158°F (-10° or +70°C)
Pobór prądu: 5 mA średni pobór tylko dla konsoli, 10 mA średni pobór dla konsoli i ISS
Zasilacz: 5 VDC, 300 mA
Zasilanie bateryjne: 3 sztuki typ C
Wytrzymałość baterii bez zasilacza: 1 miesiąc
Złącza: RJ-11
Materiał: UV-odporny plastik ABS
Wyświetlacz: LCD podświetlany
Podświetlenie wyświetlacza: LED
Wymiary:
Konsola z anteną w dół: 270 mm x 156 mm x 41 mm
Konsola z anteną do góry: 270 mm x 245 mm x 41 mm
Wyświetlacz: 151 mm x 86 mm
Waga z bateriami: 0,85kg
Dane wyświetlane na konsoli
Dane historyczne: wyświetlanie danych minimalnych i maksymalnych z ostanich 24 okresów pomiarowych którymi są: dni, miesiące lub lata.
Dane dzienne: wyświetlanie dziennych minimów i maksimów od czasu pierwszego ich pojawienia się. Okres pomiarowy dla dnia zaczyna i kończy się o godzinie 24:00
Dane miesięczne: okres pomairowy zaczyna się pierwszego dnia miesiąca o godzinie 0:00.
Dane roczne: okres pomiarowy zaczyna się i konczy pierwszego stycznia o godzinie 0:00 chyba, że konsola została po raz pierwszy włączona innego dnia.
Wyświetlanie danych aktualnych: ekran danych aktualnych przedstawia dane pochodzące z ostatniej aktualizacji odczytów z poszczególnych czujników lub kalkulacji przeprowadzonej na podstawie tych danych. Niektóre dane mogą być kalibrowane.
Wykres danych aktualnych: aktualne dane na wykresie pojawiają się jako punkt w prawej skrajnej kolumnie i przedstawiają dane zarejestrowane w ostatnim okresie pomiarowym (wykres dzieli się na 24 okresy pomiarowe o modyfikowanych interwałach: ciągły, 15 minutowy, godzinowy, dzienny, miesięczny oraz minima i makisma).
Interwał czasu wykresu: 1 min., 10 min., 15 min., 1 godz., 1 dzień, 1 miesiąc, 1 rok (interwał wybierany przez użytkownika, dostępność interwałów na wykresie jest zależna od prezentowanego pomiaru).
Podział wykresu: 24 okresy pomiarowe + aktualny pomiar.
Podział wykresu na osi pionowej (skala): automatyczny w zależności od zarejestrowanego minimum i maksimum w prezentowanym okresie czasu.
Alarmy: alarm włącza się na 2 minuty (alarm dla czasu trwa zawsze 1 minutę) w przypadku zasilania bateryjnego. Wiadomość alarmowa wyświetlana jest zawsze kiedy próg alarmowy został osiągnięty lub przekroczony. Alarmy mogą być wyciszane (nie wyzerowane) poprzez naciśnięcie przycisku DONE.
Interwał transmisji : Uzależniony jest od numeru ID nadajnika od 2,25 sekundy do 3 sekund (ID numer 1 najkrótszy czas).
Interwał aktualizacji odczytu: uzależniony od typu czujnika – patrz specyfikacje poszczególnych czujników.
Dane dzienne: wyświetlanie dziennych minimów i maksimów od czasu pierwszego ich pojawienia się. Okres pomiarowy dla dnia zaczyna i kończy się o godzinie 24:00
Dane miesięczne: okres pomairowy zaczyna się pierwszego dnia miesiąca o godzinie 0:00.
Dane roczne: okres pomiarowy zaczyna się i konczy pierwszego stycznia o godzinie 0:00 chyba, że konsola została po raz pierwszy włączona innego dnia.
Wyświetlanie danych aktualnych: ekran danych aktualnych przedstawia dane pochodzące z ostatniej aktualizacji odczytów z poszczególnych czujników lub kalkulacji przeprowadzonej na podstawie tych danych. Niektóre dane mogą być kalibrowane.
Wykres danych aktualnych: aktualne dane na wykresie pojawiają się jako punkt w prawej skrajnej kolumnie i przedstawiają dane zarejestrowane w ostatnim okresie pomiarowym (wykres dzieli się na 24 okresy pomiarowe o modyfikowanych interwałach: ciągły, 15 minutowy, godzinowy, dzienny, miesięczny oraz minima i makisma).
Interwał czasu wykresu: 1 min., 10 min., 15 min., 1 godz., 1 dzień, 1 miesiąc, 1 rok (interwał wybierany przez użytkownika, dostępność interwałów na wykresie jest zależna od prezentowanego pomiaru).
Podział wykresu: 24 okresy pomiarowe + aktualny pomiar.
Podział wykresu na osi pionowej (skala): automatyczny w zależności od zarejestrowanego minimum i maksimum w prezentowanym okresie czasu.
Alarmy: alarm włącza się na 2 minuty (alarm dla czasu trwa zawsze 1 minutę) w przypadku zasilania bateryjnego. Wiadomość alarmowa wyświetlana jest zawsze kiedy próg alarmowy został osiągnięty lub przekroczony. Alarmy mogą być wyciszane (nie wyzerowane) poprzez naciśnięcie przycisku DONE.
Interwał transmisji : Uzależniony jest od numeru ID nadajnika od 2,25 sekundy do 3 sekund (ID numer 1 najkrótszy czas).
Interwał aktualizacji odczytu: uzależniony od typu czujnika – patrz specyfikacje poszczególnych czujników.
Ciśnienie atmosferyczne
Rozdzielczość i jednostki: 0,01″ Hg, 0,1 mm Hg, 0,1 hPa/mb (wybierane przez użytkownika)
Zakres: od 16,00″ do 32,50″ Hg, od 410 do 820 mm Hg, od 540 do 1100 hPa/mb
Zakres wysokości: od -600 m do 4570 m (od -999’ do +15,000’ )
Dokładność odczytu: ±0,03″ Hg (±0,8 mm Hg, ±1,0 hPa/mb) (w temperaturze pokojowej)
Metoda uwzględniania cisnienia w zależności od wysokosci nad poziomem morza (równanie): metoda amerykańska z uwzględnieniem współczynnika R (United States Method employed prior to use of current „R Factor” method)
Zakres: od 16,00″ do 32,50″ Hg, od 410 do 820 mm Hg, od 540 do 1100 hPa/mb
Zakres wysokości: od -600 m do 4570 m (od -999’ do +15,000’ )
Dokładność odczytu: ±0,03″ Hg (±0,8 mm Hg, ±1,0 hPa/mb) (w temperaturze pokojowej)
Metoda uwzględniania cisnienia w zależności od wysokosci nad poziomem morza (równanie): metoda amerykańska z uwzględnieniem współczynnika R (United States Method employed prior to use of current „R Factor” method)
Źródło równania: Smithsonian Meteorological Tables
Dokładność wyliczeń równania: ±0,01″ Hg, ±0,3 mm Hg, ±0,3 hPa/mb
Wymagana dokładność wysokości nad poziomem morza: ± 3m (10′) aby sprostać założeniom dokładności równania
Dokładność całkowita: ±0,03″ Hg, ±0,8 mm Hg, ±1.0 hPa/mb
Trend (wyliczany za ostatnie 3 godziny): zmiana 2 hPa/mb, 1,5 mm Hg (0,06″) = szybko (Rapidly), zmiana 0,7hPa/mb, 0,5 mm Hg (0.02″ )= wolno (Slowly)
Wskaźnik trendu: 5-cio pozycyjna strzałka: wzrost (szybki lub wolny), bez zmian, lub spadek (szybki lub wolny)
Interwał aktualiacji: 1 minuta lub w momencie dwukrotnego przyciśnięcia przycisku BAR
Odczyt aktualny: chwilowy
Aktualny wykres graficzny: odczyt chwilowy, 15-min., i odczyt godzinowy; dzienne i miesięczne minima i maksima.
Historyczny wykres graficzny: 15-minutowe i godzinowe odczyty; dzienne i miesięczne minima i maksima.
Alarmy: ustawienie progu dla wzrostu ciśnienia od aktualnego trendu dla ostrzeżenia przed zakończeniem burzy (trend wzrostowy); ustawienie progu dla spadku ciśnienia dla ostrzeżenia przed burzą (trend spadkowy).
Zakres ustawiania alarmów dla wzrostu i spadku ciśnienia: od 0,01 to 0,25″ Hg, od 0,1 do 6,4 mm Hg, od 0,1 td 8,5 hPa/mb
Dokładność wyliczeń równania: ±0,01″ Hg, ±0,3 mm Hg, ±0,3 hPa/mb
Wymagana dokładność wysokości nad poziomem morza: ± 3m (10′) aby sprostać założeniom dokładności równania
Dokładność całkowita: ±0,03″ Hg, ±0,8 mm Hg, ±1.0 hPa/mb
Trend (wyliczany za ostatnie 3 godziny): zmiana 2 hPa/mb, 1,5 mm Hg (0,06″) = szybko (Rapidly), zmiana 0,7hPa/mb, 0,5 mm Hg (0.02″ )= wolno (Slowly)
Wskaźnik trendu: 5-cio pozycyjna strzałka: wzrost (szybki lub wolny), bez zmian, lub spadek (szybki lub wolny)
Interwał aktualiacji: 1 minuta lub w momencie dwukrotnego przyciśnięcia przycisku BAR
Odczyt aktualny: chwilowy
Aktualny wykres graficzny: odczyt chwilowy, 15-min., i odczyt godzinowy; dzienne i miesięczne minima i maksima.
Historyczny wykres graficzny: 15-minutowe i godzinowe odczyty; dzienne i miesięczne minima i maksima.
Alarmy: ustawienie progu dla wzrostu ciśnienia od aktualnego trendu dla ostrzeżenia przed zakończeniem burzy (trend wzrostowy); ustawienie progu dla spadku ciśnienia dla ostrzeżenia przed burzą (trend spadkowy).
Zakres ustawiania alarmów dla wzrostu i spadku ciśnienia: od 0,01 to 0,25″ Hg, od 0,1 do 6,4 mm Hg, od 0,1 td 8,5 hPa/mb
Zegar
Rozdzielczość: 1 minuta
Jednostki: 12 i 24 godzinny sposób prezentacji czasu.
Format daty: amerykański i międzynarodowy
Dokładność zegara: ±8 sekund/miesiąc
Format daty: amerykański i międzynarodowy
Dokładność zegara: ±8 sekund/miesiąc
Automatyczna zmiana czasu letniego na zimowy i odwrotnie dla krajów stosujących tę metodę.
Data: automatyczne przełączanie na nowy rok
Alarmy: raz dziennie dla żądanej godziny jeżeli aktywny
Data: automatyczne przełączanie na nowy rok
Alarmy: raz dziennie dla żądanej godziny jeżeli aktywny
Temperatura punktu rosy (kalkulowana)
Rozdzielczość i jednostki: 1°F lub 1°C; °C są przeliczne z °F i zaokrąglane do najbliższego 1°C
Zakres: od od -76° do +54°C (-105° do +130°F)
Precyzja: ±1,5°C (±3°F) (typowa)
Interwał aktualizacji: 10 do 12 sekund
Źródło sposobu wyliczania: Światowa Organizacja Meteorologiczna ( World Meteorological Organization (WMO))
Zastosowane równanie: równanie WMO z uwzględnieniem nasycenia wilgotnego powietrza nad powierzchnią wody
Użyte w równaniu zmienne: chwilowa temperatura powietrza zewnętrzna oraz chwilowa wilgotność względna powietrza zewnętrzna
Odczyt aktualny: chwilowa kalkulacja
Aktualny wykres graficzny: chwilowa kalkulacja, dzienne, miesięczne minima i maksima
Historyczny wykres graficzny: kalkulacje godzinowe; dzienne i miesięczne minima i maksima
Zakres: od od -76° do +54°C (-105° do +130°F)
Precyzja: ±1,5°C (±3°F) (typowa)
Interwał aktualizacji: 10 do 12 sekund
Źródło sposobu wyliczania: Światowa Organizacja Meteorologiczna ( World Meteorological Organization (WMO))
Zastosowane równanie: równanie WMO z uwzględnieniem nasycenia wilgotnego powietrza nad powierzchnią wody
Użyte w równaniu zmienne: chwilowa temperatura powietrza zewnętrzna oraz chwilowa wilgotność względna powietrza zewnętrzna
Odczyt aktualny: chwilowa kalkulacja
Aktualny wykres graficzny: chwilowa kalkulacja, dzienne, miesięczne minima i maksima
Historyczny wykres graficzny: kalkulacje godzinowe; dzienne i miesięczne minima i maksima
Alarmy: przekroczenie wartości minimalnej i maksymalnej.
Ewapotranspiracja (kalkulowana, wymaga czujnika promieniowania słonecznego)
Rozdzielczość i jednostki: 0,01″ lub 0,2 mm mierzone w 0,01″ i przeliczane na mm oraz zaokrąglane do najbliższego 0,2 mm
Zakres: dziennie do 832,1 mm (32,67″); miesięcznie i rocznie do 1999,9 mm (199,99″)
Precyzja: większa od 0,25 mm ( 0,01″ ) lub ±5%, pomiar referncyjny (porównawczy) został przeprowadzony ze stacją meteorologiczną CIMIS ET
Interwał aktualizacji: 1 godzina
Sposób obliczania: zmodyfikowane równanie Penman’a opracowane przez CIMIS (Californijski System Zarządzania Informacją o Nawadnianiu – Californian Irrigation Management Information System) z uwzględnieniem obliczeń radiacji netto
Odczyt aktualny: kalkulacja z ostatniej godziny
Aktualny wykres graficzny: kalkulacja z ostatniej godziny, z dnia, miesiąca i roku
Historyczny wykres graficzny: godzinowy, dzienny, miesięczny i roczny
Zakres: dziennie do 832,1 mm (32,67″); miesięcznie i rocznie do 1999,9 mm (199,99″)
Precyzja: większa od 0,25 mm ( 0,01″ ) lub ±5%, pomiar referncyjny (porównawczy) został przeprowadzony ze stacją meteorologiczną CIMIS ET
Interwał aktualizacji: 1 godzina
Sposób obliczania: zmodyfikowane równanie Penman’a opracowane przez CIMIS (Californijski System Zarządzania Informacją o Nawadnianiu – Californian Irrigation Management Information System) z uwzględnieniem obliczeń radiacji netto
Odczyt aktualny: kalkulacja z ostatniej godziny
Aktualny wykres graficzny: kalkulacja z ostatniej godziny, z dnia, miesiąca i roku
Historyczny wykres graficzny: godzinowy, dzienny, miesięczny i roczny
Alarm: przekroczenie ustawionego progu
Prognoza pogody
Używane wartości: ciśnienie atmosferyczne oraz trend ciśnienia, prędkość i kierunek wiatru, opad deszczu, temperatura powietrza, wilgotność względna powietrza, długość i szerokość geograficzna oraz pora roku
Interwał aktualizacji: 1 godzina
Format wyświetlania: ikony na środkowo górnej części wyświetlacza oraz dokładny opis na dolnym pasku wyświetlacza
Prognozwoane wartości: stan nieba, opady atmosferyczne, zmiany temperatury, kierunek i prędkość wiatru
Interwał aktualizacji: 1 godzina
Format wyświetlania: ikony na środkowo górnej części wyświetlacza oraz dokładny opis na dolnym pasku wyświetlacza
Prognozwoane wartości: stan nieba, opady atmosferyczne, zmiany temperatury, kierunek i prędkość wiatru
Heat Index (kalkulowany)
Rozdzielczość i jednostki: 1°C lub 1°F; °C jest przzelicznay z °F i zaokrąglany do najbliższego 1°C
Zakres: od -40° do +74°C (od -40° do +165°F)
Dokładność: ±1,5°C (±3°F) (typowa)
Interwał aktualizacji: 10 do 12 sekund
Źródło: United States National Weather Service (NWS)/NOAA
Użyty wzór: Steadman (1979) zmodyfikowany przez US NWS/NOAA i Davis Instruments w celu zwiększenia zakresu użycia
Używane zmienne: chwilowa temperatura i wilgotność względna powietrza
Odczyt aktualny: ciągły wynik obliczania
Aktualny wykres graficzny: ciągła kalkulacja wartości; dzienne i miesięczne maksimum
Historyczny wykres graficzny: wyniki godzinowych kalkulacji; dzinne i miesięczne maksima
Alarm: nastawianie górnego porgu przekrocenia wartości
Zakres: od -40° do +74°C (od -40° do +165°F)
Dokładność: ±1,5°C (±3°F) (typowa)
Interwał aktualizacji: 10 do 12 sekund
Źródło: United States National Weather Service (NWS)/NOAA
Użyty wzór: Steadman (1979) zmodyfikowany przez US NWS/NOAA i Davis Instruments w celu zwiększenia zakresu użycia
Używane zmienne: chwilowa temperatura i wilgotność względna powietrza
Odczyt aktualny: ciągły wynik obliczania
Aktualny wykres graficzny: ciągła kalkulacja wartości; dzienne i miesięczne maksimum
Historyczny wykres graficzny: wyniki godzinowych kalkulacji; dzinne i miesięczne maksima
Alarm: nastawianie górnego porgu przekrocenia wartości
Wilgotność – Humidity
Wewnętrzny czujnik wilgotności względnej powietrza zlokalizowany w konsoli
Rozdzielczość i jednostki: 1%
Zakres: od 0 do 100% RH
Precyzja pomiaru: ±3% (od 0 doo 90% RH), ±4% (od 90 do 100% RH)
Interwał aktualizacji: 1 minuta
Odczyt aktualny: ciągły pomiar (możliwość kalibracji przez użytkownika)
Aktualny wykres graficzny: chwilowy aktualny pomiar; odczyty godzinowe; dzienne, miesięczne minima i makisma
Historyczny wykres graficzny: odczyty godzinowe; dzienne, miesięczne minima i maksima
Alarmy: nastawianie górnego i dolnego progu przekroczenia dla bieżących danych
Rozdzielczość i jednostki: 1%
Zakres: od 0 do 100% RH
Precyzja pomiaru: ±3% (od 0 doo 90% RH), ±4% (od 90 do 100% RH)
Interwał aktualizacji: 1 minuta
Odczyt aktualny: ciągły pomiar (możliwość kalibracji przez użytkownika)
Aktualny wykres graficzny: chwilowy aktualny pomiar; odczyty godzinowe; dzienne, miesięczne minima i makisma
Historyczny wykres graficzny: odczyty godzinowe; dzienne, miesięczne minima i maksima
Alarmy: nastawianie górnego i dolnego progu przekroczenia dla bieżących danych
Zewnętrzny czujnik wilgotności względnej powietrza (zlokalizowany w stacji meteorologicznej – ISS)
Rozdzielczość i jednostki: 1%
Zakres: od 0 do 100% RH
Precyzja pomiaru: ±3% (od 0 doo 90% RH), ±4% (od 90 do 100% RH)
Współczynnik temperatury: 0,05% na °C (0,03% na °F), pomiar referncyjny przy 20°C (68°F )
Przesunięcie (drift): ±0,5% per year
Interwał aktualizacji: od 50 sekund do 1 minuty
Odczyt aktualny: ciągły pomiar (możliwość kalibracji przez użytkownika)
Aktualny wykres graficzny: chwilowy aktualny pomiar; odczyty godzinowe; dzienne, miesięczne minima i makisma
Historyczny wykres graficzny: odczyty godzinowe; dzienne, miesięczne minima i maksima
Alarmy: nastawianie górnego i dolnego progu przekroczenia dla bieżących danych
Rozdzielczość i jednostki: 1%
Zakres: od 0 do 100% RH
Precyzja pomiaru: ±3% (od 0 doo 90% RH), ±4% (od 90 do 100% RH)
Współczynnik temperatury: 0,05% na °C (0,03% na °F), pomiar referncyjny przy 20°C (68°F )
Przesunięcie (drift): ±0,5% per year
Interwał aktualizacji: od 50 sekund do 1 minuty
Odczyt aktualny: ciągły pomiar (możliwość kalibracji przez użytkownika)
Aktualny wykres graficzny: chwilowy aktualny pomiar; odczyty godzinowe; dzienne, miesięczne minima i makisma
Historyczny wykres graficzny: odczyty godzinowe; dzienne, miesięczne minima i maksima
Alarmy: nastawianie górnego i dolnego progu przekroczenia dla bieżących danych
Dodatkowy czujnik wilgotności względnej powietrza (czujnik zlokalizowany w stacji Temperature/Humidity Station)
Rozdzielczość i jednostki: 1%
Zakres: od 0 do 100% RH
Precyzja pomiaru: ±3% (od 0 doo 90% RH), ±4% (od 90 do 100% RH)
Współczynnik temperatury: 0,05% na °C (0,03% na °F), pomiar referncyjny przy 20°C (68°F )
Przesunięcie (drift): ±0,5% per year
Interwał aktualizacji: od 50 sekund do 1 minuty
Odczyt aktualny: ciągły pomiar (możliwość kalibracji przez użytkownika)
Alarmy: nastawianie górnego i dolnego progu przekroczenia dla bieżących danych
Rozdzielczość i jednostki: 1%
Zakres: od 0 do 100% RH
Precyzja pomiaru: ±3% (od 0 doo 90% RH), ±4% (od 90 do 100% RH)
Współczynnik temperatury: 0,05% na °C (0,03% na °F), pomiar referncyjny przy 20°C (68°F )
Przesunięcie (drift): ±0,5% per year
Interwał aktualizacji: od 50 sekund do 1 minuty
Odczyt aktualny: ciągły pomiar (możliwość kalibracji przez użytkownika)
Alarmy: nastawianie górnego i dolnego progu przekroczenia dla bieżących danych
Zwilżenie liścia – Leaf Wetness (wymaga zainstalowanego czujnika zwilżenia liścia)
Rozdzielczość: 1
Zakres pomiaru: od 0 do 15
Próg suchy/mokry: nastawiany przez użytkownika
Precyzja pomiaru: ±0,5
Interwal aktualizacji: od 15 do 18 sekund
Aktualny wykres graficzny: odczyt chwilowy; dzienne minima i maksima; miesięczne maksima
HIstoryczny wykres graficzny: odczyty godzinowe; dzienne minima i maksima, miesięczne maksima
Alarmy: nastawianie górnego i dolnego progu przekroczenia dla bieżących danych
Rozdzielczość: 1
Zakres pomiaru: od 0 do 15
Próg suchy/mokry: nastawiany przez użytkownika
Precyzja pomiaru: ±0,5
Interwal aktualizacji: od 15 do 18 sekund
Aktualny wykres graficzny: odczyt chwilowy; dzienne minima i maksima; miesięczne maksima
HIstoryczny wykres graficzny: odczyty godzinowe; dzienne minima i maksima, miesięczne maksima
Alarmy: nastawianie górnego i dolnego progu przekroczenia dla bieżących danych
Fazy księżyca
Rozdzielczość wyświetlania faz księżyca: 1/8 (12,5%) cyklu księżycowego, 1/4 (25%) tarczy księżyca (podświetlanie i wygaszenie tarczy księżyca)
Rodzielczość programu Weatherlink: 0,09% cyklu księżycowego, 0,18% tarczy księżyca (w zależności od rozdzielczości ekranu)
Zakres pomiaru: Pełnia, Księżyc Garbaty, I Kwarda, Sierp, Nów, Sierp, III kwarda, Księżyc garbaty (ang.: New Moon, Waxing Crescent, First Quarter, Waxing Gibbous, Full Moon, Waning Gibbous, Last Quarter, Waning Crescent)
Precyzja pomiaru: ±38 minut
Rodzielczość programu Weatherlink: 0,09% cyklu księżycowego, 0,18% tarczy księżyca (w zależności od rozdzielczości ekranu)
Zakres pomiaru: Pełnia, Księżyc Garbaty, I Kwarda, Sierp, Nów, Sierp, III kwarda, Księżyc garbaty (ang.: New Moon, Waxing Crescent, First Quarter, Waxing Gibbous, Full Moon, Waning Gibbous, Last Quarter, Waning Crescent)
Precyzja pomiaru: ±38 minut
Opad atmosferyczny
Rozdzielczość i jednostki: 0,2 mm lub 0,01″ (wybierane przez użytkownika)
Opad dzienny/ostatni opad – zakres pomiaru: od 0 do 999.8 mm (od 0 do 99,99″ )
Miesięczny/Roczny/Całkowity opad – zakres pomiaru: od 0 do 9999 mm (od 0 do 199,99″)
Intensywność opadu – zakres pomairu:od 0 do 2438 mm ( od 0 do 96″)
Precyzja pomiaru: dla intensywności opadu do 50 mm/h (2″/h): ±3% całkowitego wskazania lub + 0,2mm (+0,01″ ) (0,2mm = jedno wahnięcie miseczek pomiarowych), którekolwiek jest większe. Dla intensywnosci opadu od 50 mm/h (2″/h) do 100 mm/h (4″/ h): ±3% całkowitego wskazania lub+0,25 mm (+0,01″ ) (0,2mm = jedno wahnięcie miseczek pomiarowych), którekolwiek jest większe.
Interwał aktualizacji: 20 do 24 sekund
Metoda określania okresu opadu: 0,5 mm (0,02″) zaczyna okres wskazywania, 24 godziny bez odntoywania wzrostu opadu deszczu zakańcza ten okres.
Odczyt aktualny: wskaznie całkowite za ostatnie 15 minut
Aktualny wykres graficzny: opad całkowity z ostatnich 15 minut, z ostatnich 24 godzin, z ostatnich dni, opad całkiwity miesięczny, roczny.
Historyczny wykres graficzny: sumy opadów za 15 min., dzienne, miesięczne i roczne.
Alarmy: przekroczenie progu z opadu 24 godzinneg lub z okresu opadu,
Zakres dla alarmów deszczu:0 to 999.7 mm ( 0 to 99.99″ )
Opad dzienny/ostatni opad – zakres pomiaru: od 0 do 999.8 mm (od 0 do 99,99″ )
Miesięczny/Roczny/Całkowity opad – zakres pomiaru: od 0 do 9999 mm (od 0 do 199,99″)
Intensywność opadu – zakres pomairu:od 0 do 2438 mm ( od 0 do 96″)
Precyzja pomiaru: dla intensywności opadu do 50 mm/h (2″/h): ±3% całkowitego wskazania lub + 0,2mm (+0,01″ ) (0,2mm = jedno wahnięcie miseczek pomiarowych), którekolwiek jest większe. Dla intensywnosci opadu od 50 mm/h (2″/h) do 100 mm/h (4″/ h): ±3% całkowitego wskazania lub+0,25 mm (+0,01″ ) (0,2mm = jedno wahnięcie miseczek pomiarowych), którekolwiek jest większe.
Interwał aktualizacji: 20 do 24 sekund
Metoda określania okresu opadu: 0,5 mm (0,02″) zaczyna okres wskazywania, 24 godziny bez odntoywania wzrostu opadu deszczu zakańcza ten okres.
Odczyt aktualny: wskaznie całkowite za ostatnie 15 minut
Aktualny wykres graficzny: opad całkowity z ostatnich 15 minut, z ostatnich 24 godzin, z ostatnich dni, opad całkiwity miesięczny, roczny.
Historyczny wykres graficzny: sumy opadów za 15 min., dzienne, miesięczne i roczne.
Alarmy: przekroczenie progu z opadu 24 godzinneg lub z okresu opadu,
Zakres dla alarmów deszczu:0 to 999.7 mm ( 0 to 99.99″ )
Intensywność opadu
Rozdzielczość i jednostki: 0,01″ lub 0,2 mm (wybierane przez użytkownika) at typical rates (see Fig. 3 and 4)
Zakres: od od 1 mm/h (0, 0.04″/hr) do 0 do 2438 mm/h (96″/hr)
Precyzja pomiaru: ±5% dla intensywności mniejszej niż 127 mm/h ( 5″/hr)
Interwał aktualizacji: 20 do 24 sekund
Metoda obliczania: odmierza czas między wahnięciami wahadła pomiarowego. Brak wahnięć w ciągu 15 minut lub tylko jedno wahnięcie powoduje wksazywanie wartości zerowej.
Odczyt aktualny: ciągły pomiar
Aktualny wykres graficzny: ciągły i 1-dno minutowe odczyty. Dzienne, miesięczne i roczne maksima
Historyczny wymiar graficzny: 1-dno minutowy odczyt, godzinowe, dobowe, miesięczne i roczne maksima.
Alarmy: przekroczenie wartości maksymalnej.
Zakres: od od 1 mm/h (0, 0.04″/hr) do 0 do 2438 mm/h (96″/hr)
Precyzja pomiaru: ±5% dla intensywności mniejszej niż 127 mm/h ( 5″/hr)
Interwał aktualizacji: 20 do 24 sekund
Metoda obliczania: odmierza czas między wahnięciami wahadła pomiarowego. Brak wahnięć w ciągu 15 minut lub tylko jedno wahnięcie powoduje wksazywanie wartości zerowej.
Odczyt aktualny: ciągły pomiar
Aktualny wykres graficzny: ciągły i 1-dno minutowe odczyty. Dzienne, miesięczne i roczne maksima
Historyczny wymiar graficzny: 1-dno minutowy odczyt, godzinowe, dobowe, miesięczne i roczne maksima.
Alarmy: przekroczenie wartości maksymalnej.
Wilgotność gleby (wymaga czujnika wilgotności gleby)
Rozdzielczość: 1 cb
Zakres: od 0 do 200 cb
Interwał aktualizacji: 75 – 90 sekund
Aktualny wykres graficzny: odczyt ciągły; dzienne i miesięczne minima i maksima.
Historyczny wykres graficzny: odczyty godzinowe; dzienne i miesięczne minima i maksima.
Alarmy: przekroczenie progu minimalnego i maksymalnego bieżącego odczytu
Promieniowanie słoneczne (wymaga czujnika promieniowania słonecznego – pyranometr)
Rozdzielczoś i jednostki: 1 W/m2
Zakres: od 0 do 1800 W/m2
Prezycja: ±5% pełnej skali (pomiar refernecyjny: Eppley PSP przy 1000 W/m2)
Przesunięcie (drift): do ±2% rocznie
Cosine Response: ±3% dla kąta padania od 0° do 75°
Współczynnik temperatury (mnożnik) -0.067% na 1 °F (-0.12% na 1 °C); temperatura referncyjna = 77°F (25 °C)
Prezycja: ±5% pełnej skali (pomiar refernecyjny: Eppley PSP przy 1000 W/m2)
Przesunięcie (drift): do ±2% rocznie
Cosine Response: ±3% dla kąta padania od 0° do 75°
Współczynnik temperatury (mnożnik) -0.067% na 1 °F (-0.12% na 1 °C); temperatura referncyjna = 77°F (25 °C)
Interwał aktualizacji: 50 sekund do 1 minuty (5 minut w ciemności)
Aktualny wykres graficzny: odczyt ciągły oraz średnia godzinowa; dzienne i miesięczna maksima.
Historyczny wykres graficzny: średnia godzinowa, dzienne i miesięczne maksima.
Alarm: przekroczenie progu maksimum przy pomiarcze chwilowym
Wschód i zachód słońca
Rozdzielczość: 1 minuta
Prezycja: ±1 minuta
Pomiar referencyjny: Amerykańskie Obserwatorium Morskie (United States Naval Observatory).
Temperatura
Temperatura wewnętrzna (czujnik zlokalizowany w konsoli)
Rozdzielczość i jednostki: dane chwilowe: 0.1°F lub 1°F lub 0.1°C lub 1°C (do wyboru przez użytkownika) Stopnie °C są wyliczne ze stopni °F i zaokrąglabe do najbliższego 1°C
Dane historyczne i alarmy: 1°F or 1°C (do wyboru przez użytkownika)
Zakres: +32° do +140°F (0° do +60°C)
Precyzja czujnika: ±1°F (±0.5°C)
Interwał aktualizacji pomiaru: 1 minuta
Odczyt chwilowy: ciągły (konfigurowalny przez użytkownika, możliwe ustawienie offsetu)
Aktualny wykres graficzny: odczyt ciągły; dzienne i miesięczne minima i maksima
Zakres: +32° do +140°F (0° do +60°C)
Precyzja czujnika: ±1°F (±0.5°C)
Interwał aktualizacji pomiaru: 1 minuta
Odczyt chwilowy: ciągły (konfigurowalny przez użytkownika, możliwe ustawienie offsetu)
Aktualny wykres graficzny: odczyt ciągły; dzienne i miesięczne minima i maksima
Historyczny wykres graficzny: odczyty godzinowe; dzienne i miesięczne minima i maksima
Alarmy: przekroczenie progu minimum lub maksimum odczytu chwilowego.
Alarmy: przekroczenie progu minimum lub maksimum odczytu chwilowego.
Temperatura zewnętrzna (czujnik zlokalizowany w stacji meteorologicznej (ISS))
Rozdzielczość i jednostki: dane chwilowe: 0.1°F lub 1°F lub 0.1°C lub 1°C (do wyboru przez użytkownika) Stopnie °C są wyliczne ze stopni °F i zaokrąglabe do najbliższego °C
Dane historyczne i alarmy: 1°F or 1°C (do wyboru przez użytkownika)
Zakres: -40° do +150°F (-40° do +65°C)
Precyzja czujnika: ±1°F (±0.5°C) powyżej 20°F (-7°C), ±2°F (±1°C) poniżej 20°F (-7°C)
Zakres: -40° do +150°F (-40° do +65°C)
Precyzja czujnika: ±1°F (±0.5°C) powyżej 20°F (-7°C), ±2°F (±1°C) poniżej 20°F (-7°C)
Błąd odczytu spowodowany promieniowaniem (pasywna komora pomiaru): +4°F (2°C) w południe (nasłonecznienie = 1040 W/m2, średnia prędkość wiatru = 2 mph (1 m/s)) (pomiar referencyjny: RM Young Model 43408 z komorą pomiaru z wymuszonym obiegiem powietrza).
Błąd odczytu spowodowany promieniowaniem (aktywna komora pomiaru): +0.6°F (0.3°C) w południe (nasłonecznienie = 1040 W/m2, średnia prędkość wiatru = 2 mph (1 m/s)) (pomiar referencyjny: RM Young Model 43408 z komorą pomiaru z wymuszonym obiegiem powietrza).
Interwał aktualizacji pomiaru: 10 do 12 sekund
Odczyt chwilowy: ciągły (konfigurowalny przez użytkownika, możliwe ustawienie offsetu)
Aktualny wykres graficzny: odczyt ciągły; dzienne i miesięczne minima i maksima
Odczyt chwilowy: ciągły (konfigurowalny przez użytkownika, możliwe ustawienie offsetu)
Aktualny wykres graficzny: odczyt ciągły; dzienne i miesięczne minima i maksima
Historyczny wykres graficzny: odczyty godzinowe; dzienne i miesięczne minima i maksima
Alarmy: przekroczenie progu minimum lub maksimum odczytu chwilowego.
Alarmy: przekroczenie progu minimum lub maksimum odczytu chwilowego.
Dodatkowe czujniki temperatury
Rozdzielczość i jednostki: dane chwilowe: 0.1°F lub 1°F lub 0.1°C lub 1°C (do wyboru przez użytkownika) Stopnie °C są wyliczne ze stopni °F i zaokrąglabe do najbliższego 1°C
Dane historyczne i alarmy: 1°F or 1°C (do wyboru przez użytkownika)
Zakres: -40° do +150°F (-40° do +65°C)
Precyzja czujnika: ±1°F (±0.5°C) powyżej 20°F (-7°C), ±2°F (±1°C) poniżej 20°F (-7°C)
Zakres: -40° do +150°F (-40° do +65°C)
Precyzja czujnika: ±1°F (±0.5°C) powyżej 20°F (-7°C), ±2°F (±1°C) poniżej 20°F (-7°C)
Interwał aktualizacji pomiaru: 10 do 12 sekund( 40 do 48 sekund dla stacji pomiaru zwilżenia liścia/temperatury i wilgotności gleby 6345EU)
Odczyt chwilowy: ciągły (konfigurowalny przez użytkownika, możliwe ustawienie offsetu)
Alarmy: przekroczenie progu minimum lub maksimum odczytu chwilowego
Alarmy: przekroczenie progu minimum lub maksimum odczytu chwilowego
Indeks THSW (Temperature Humidity Sun Wind Index) (wymga czujnika promieniowania słonecznego)
Rozdzielczość i jednostki: dane chwilowe: 1°F lub 1°C (do wyboru przez użytkownika) Stopnie °C są wyliczne ze stopni °F i zaokrąglabe do najbliższego 1°C
Zakres: -90° do +135°F (-68° do +64°C)
Precyzja: ±4°F (±2°C) (typowa)
Źródło wykorzystanego wzoru do obliczeń: United States National Weather Service (NWS)/NOAA Steadman (1979) zmodyfikowany przez US NWS/NOAA oraz Davis Instruments aby zwiększyć zakres zastosowań oraz możliwość stosowania w zimnym klimacie.
Pomiary wykorzystywane do obliczeń: ciągła temperatura wewnętrzna, ciągła temperatura zewnętrzna, ciągła zewnętrzna wilgotność względna powietrza, 10 minutowa średnia prędkość wiatru, 10 minutowa średnia wielkośc promieniowania.
Formulation Description . . . . . . . . . . . . . . . . . . . . . . . . . Uses Heat Index as base temperature, affects of wind and solar radiation are either added or subtracted from this base to give an overall effective temperature
Aktualny wykres graficzny: ciągłe i godzinowe wyliczenia; dzienne i miesięczne maksuma
Historyczny wykres graficzny: godzinowe wyliczenia; dzienne i miesięczne maksima
Alarmy: przekroczenie progu maksimum odczytu chwilowego.
Alarmy: przekroczenie progu maksimum odczytu chwilowego.
Ultra Violet (UV) dawka promieniowania (wymaga czujnika promieniowania UV)
Rozdzielczość i jednostki: 0.1 MEDs do 19.9 MEDs; 1 MED powyżej 19.9 MEDS
Zakres: 0 do 199 MEDs
Prezycja: ±5% dziennie
Przesunięcie (drift): do ±2%
Interwał aktualizacji: 50 sekund do 1 minuty (5 minut kiedy ciemno)
Aktualny wykres graficzny: ostatnie dzienne całkowite promieniowanie (możliwe do wyzerownia przez uzytkownika)
Historyczny wykres graficzny: godzinowe wyliczenia; dzienne sumy promieniowania.
Alarmy: przekroczenie progu maksimum dziennej sumy promieniowania.
Zakres nastawy alarmu: 0 do 19.9 MEDs
Ultra Violet (UV) Indeks Promieoniowania (wymaga czujnika UV)
Rozdzielczość i jednostki: 0.1 Index
Zakres: 0 do 15 Index
Cosine Response . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±4% (0° do 65° kąta padania); 9% (65° do 85° kąta padania promieni)
Interwał aktualizacji: 50 sekund do 1 minuty (5 minut kiedy ciemno)
Aktualny wykres graficzny: ciągły odczyt i godzinowa średnia; dzienne i miesięczne maksima
Historyczny wykres graficzny: średnia godzinowa; dzienne i miesięczne maksima
Alarmy: przekroczenie progu maksimum dziennej sumy promieniowania.
Wiatr
Aktualny wykres graficzny: Odczyt ciągły i średnia godzinowa; dzienne i miesięczne maksima.
Historyczny wykres graficzny: średnia godzinowa, dzienne i miesięczne maksima.
Alarmy: przekroczenie progu maksymalnego z bieżących wyliczeń
Wiatr
Wind Chill (Calculated)
Rozdzielczość i jednostki: 1°F lub 1°C (do wyboru przez użytkownika) °C są konwertowane ze °F i zaokrąglane do najbliższego 1°C
Zakres: -110° do +135°F (-79° do +57°C)
Precyzja: ±2°F (±1°C) (typowa)
Interwał aktualizacji: 10 do 20 sekund
Źródło algorytmu: United States National Weather Service (NWS)/NOAA
Zastosowany algorytm: Osczevski (1995) (adopted by US NWS in 2001)
Użyte zmienne: ciagła temperatura zewnętrzna oraz 10 minutowa średnia prędkość wiatru
Odczyt chwilowy: wynik przeliczeń, obliczenia dokonują się na bieżąco
Aktualny wykres graficzny: wskazania ciągłe; godzinowe, dzienne i miesięczne minima
Historyczny wykres graficzny: godzinowe, dzienne i miesięczne minima
Alarmy: przekroczenie progu minimum bieżących wyliczeń
Kierunek wiatru
Zakres: 0 – 360°
Rozdzielczość wyświetlacza: 16 punktów (co 22.5°) na róży wiatrów; 1° na wyswietlaczu numerycznym
Precyzja:±3°
Interwał aktualizacji pomiaru: 2.5 do 3 seconds
Odczyt chwilowy: ciągły pomiar (możliwość ustawienia offsetu przez użytkownika)
Aktualny wykres graficzny: ciągły pomiar; 10-minutowa dominanta; godzinowa, dzienna, i miesięczna dominanta
Historyczny wykres graficzny: dominanta z ostatnich 6 – 10 minut Dominants na róży wiatrów (tylko); godzinowa, dzienna i miesięczna dominanta
Prędkość wiatru
Rozdzielczość i jednostki: 1 mph, 1 km/h, 0.5 m/s, lub 1 węzeł (do wyboru przez użytkownika). Pomiar w mph, pomiar w innych jednostkach jest wyliczany z mph i zaokrąglany do najbliższego 1 km/hr, 0.1 m/s, lub 1 węzła.
Zakres (duże kubełki wiatrowe): 2 do 150 mph, 2 do 130 węzłów, 1 do 67 m/s, 3 do 241 km/h
Zakres (małe kubełki wiatrowe): 3 do 175 mph, 3 do 150 węzłów, 1.5 do 79 m/s, 5 do 282 km/h
Interwał aktualizacji pomiaru: odczyt ciągły – 2.5 do 3 sekund, 10-minutowa średnia – 1 minuta
Precyzja (duże kubełki wiatrowe): ±2 mph (2 węzły, 3 km/h, 1 m/s) lub ±5%, którekolwiek jest większe
Precyzja (małe kubełki wiatrowe):±3 mph (3 węzły, 5 km/h, 1.5 m/s) or ±5%, którekolwiek jest większe
Maksymalna długość przewodu: 165m
Odczyt chwilowy: pomiar ciągły
Aktualny wykres graficzny: pomiar ciągły; 10 minutowa i godzinowa średnia; godzinowe maksimum; dzienne, miesięczne i roczne maksima z kierunkiem maksimum
Historyczny wykres graficzny: 10 minutowa i godzinowa średnia; godzinowe maksimum; dzienne, miesięczne i roczne maksima z kierunkiem maksimum
Alarmy: przekroczenie progu maksimum odczytu bieżącego i 10 minutowej średniej.
Komunikacja bezprzewodowa
Częstotliwość nadawania i odbioru: 868.0 – 868.6 MHz FHSS (modele amerykańskie pracują na częstotliwośc: 902 – 928 MHz FHSS, która jest niedozwolona w Europie)
Częstotliwość 868 MHz nie wymaga żadnych licencji ani pozwoleń.
Ilość możliwych kanałów (ID): 8
Moc: poniżej 8 mW. Certyfikowana znakiem CE.
Zasięg: przy widoczności optycznej anten oraz przy zachowaniu strefy Fresnella: do 300m
Zasięg w terenie zabudowanym: 60 do 120 m
Sensor Inputs
RF Filtering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RC low-pass filter on each signal line
RF Filtering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RC low-pass filter on each signal line
